D型提升機

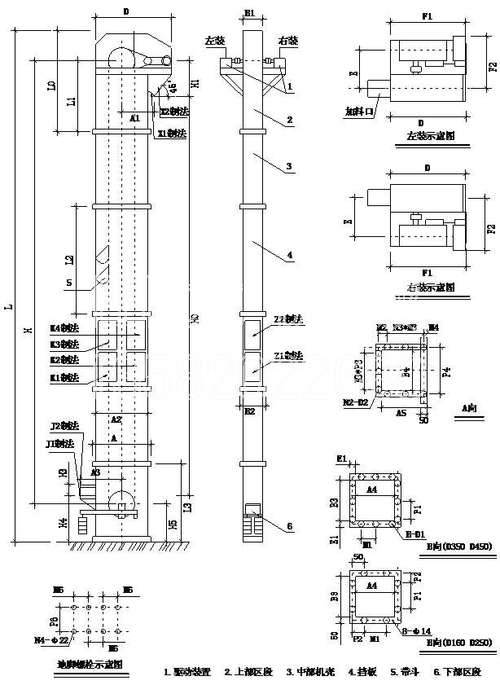

D型尺寸表

型號

上部區段

中部區段

下部區段

LO

L1

A1

H1

H2

D

L2

A2

A

B1

B2

L3

A3

H3

H4

H5

D160

1953

1500

503

800

55

1147

2100

1500

1200

800

906

320

426

1750

753

260

1050

530

D250

2153

1680

603

900

60

1389

2000

1600

800

1000

1106

450

556

1900

903

290

1250

620

D350

2119

1500

704

1100

70

1600

2000

1500

1000

1100

1236

552

684

1950

1004

330

1440

650

D450

2479

1760

800

1200

80

1883

2560

1920

1280

1300

1458

650

808

2300

1154

370

1630

800

型號

卸料口

進料口

A4

B3

M1

P1

P2

E1

D1

B4

A5

N2-D2

N3*M3

M3

M4

N3*P3

P4

D160

350

320

200

170

108

50

φ14

250

350

6-φ14

1*240

97

35

1*160

294

D250

400

450

250

300

108

50

φ14

350

400

6-φ14

1*290

105

35

1*200

410

D350

500

552

290

315

63

φ18

450

450

6-φ18

2*175

95

35

2*175

510

D450

600

650

345

370

75

φ22

490

500

9-φ18

2*160

120

90

2*175

560

型號

地腳螺栓

總高度

進卸料口高度

M6

P6

N4

L

X1J1制法

X1J2制法

X2J1制法

X2J2制法

D160

300

400

6

H+983

H-1320

H-1580

H-1375

H-1635

D250

400

530

6

H+1173

H-1530

H-1820

H-1590

H-1880

D350

450

650

6

H+1269

H-1890

H-2220

H-1960

H-2290

D450

360

770

8

H+1519

H-2030

H-2030

H-2110

H-2480

型號

D160

D250

D350

D450

C1

C1

C2

C3

C4

C1

C2

C3

C4

C2

功率kw

2.2

3

5.5

5.5

7.5

5.5

7.5

11

7.5

11

減速器

ZQ25

ZQ35

ZQ35

ZQ40

ZQ40

ZQ40

ZQ40

ZQ50

ZQ40

ZQ50

F1

1127

1566

1566

1628

1628

1680

1680

1797

1859

1859

F2

867

1027

1067

1122

1177

1150

1235

1280

1310

1320

E

647

728

728

847

847

905

905

930

982

1007

D型功率表

型號

D160

D250

D350

D450

H(m)

功率kw

H(m)

功率kw

H(m)

功率kw

H(m)

功率kw

S

Q

S

Q

S

Q

S

Q

容量t/㎥

0.8

34

50

1.18

41

57

4.2

26

30

5

23

23

7.5

1

30

46

1.34

37

51

4.7

22

26

5.4

19

19

8.1

1.25

27

42

1.48

32

44

5.2

18

20

6.2

16

15

9.5

1.6

22

36

1.67

26

36

5.7

13

15

6.4

11

11

9.7

2

17

32

1.86

19

26

5.9

9

11

6.5

8

8

9.8
