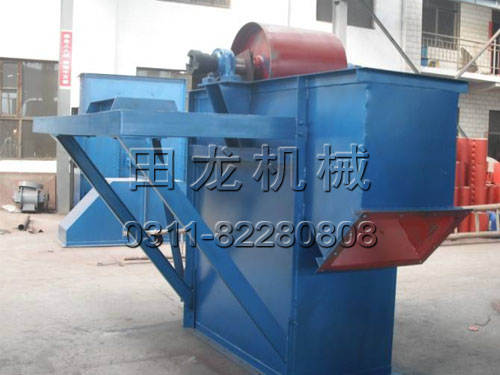

2014新款NE板鏈提升機的詳細介紹【圖】

NE提升機工作原理:

提升機是一種應用最廣泛的垂直提升設備，它被用來提升各種散裝或小顆粒物料。如礦石、煤、水泥、水泥熟料、糧食、化肥、石灰等。NE型提升機系采用板鏈為牽引構件，料斗密集連續布置在牽引鏈條上，流入式裝載，低速重力式卸載的斗式提升機。共有11種型號：NE15、NE30、NE50、NE100、NE150、NE200、NE300、NE400、NE500、NE600、NE800。其中NE15、NE30兩種為單牽引鏈結構，其余為雙牽引鏈結構。
NE提升機采用流入式喂料，物料流入料斗內靠板鏈提升到頂端，在物料重力作用下自行卸料。本系列提升機規格多(HNE15~HNE800共11種)提升量廣；且生產能高，能耗較低，該機采用全封式機殼鏈速低，幾乎無回料現象，因此無功功率損耗少，噪聲低，壽命長。

NE提升機產品特點:
1.密封性好，環金污染少。
2.操作、維修方便、易損件少。本類型提升機對物料的種類、特性及物料粒度要求低。不僅能提升一般粉狀、顆粒狀和塊狀物料，還可提升磨琢性大的物料。物料溫度≦250oC。
3.使用成本低，由于節能和維修少，使用成本極低。
4.運行可靠，先進的設計原理，保證整機運行的可靠性，密封性好。環境污染少。
5.結構港型號，精度高。機殼經折邊和中間壓筋，再經焊接，剛性好、外觀漂亮。
6.機械尺寸小，與同等提升量的其它各種提升機相比，這種提升機的機械尺寸較小。
7.輸送能力大，該系列提升機具有NE15～NE800多種規格。提升量范圍為15～800m3/h。 本類型提升機鏈速低，運行平穩，且采用板鏈?zhǔn)芥湕l，可達到較高的提升高度。最高提升高度可達到40m。
8.操作方便，維修少，易損件少。輸送鏈為套筒滾子鏈，誘導式重力卸料，用于各種粉狀、塊狀物粒的垂直提升。

NE系列板鏈斗式提升機主要結構:
  1、 NE型提升機由牽引板鏈、驅動裝置、上部區段、中部機殼、料斗、下部區段組成。
   2、驅動裝置按結構形式分為電動機+減速機形式和行星擺線針輪減速機形式兩種結構。按布置位置分為左裝和右裝兩種布置位置。
   3、中部機殼分為裝有導軌和不裝導軌兩種。按長度分為標準中部機殼（H=2m）和非標準中部機殼（H≠2m）。
   4、下部區段采用墜重箱漲緊。安裝后在箱內裝滿配重物。
四、 提升機的安裝
1、提升機各部件的安裝位置參見隨機資料中的《設備安裝圖》
2、提升機安裝的垂直度要求為≤3mm/10m。以減小運行中鏈條的擺動幅度，防止碰撞機殼。
3、提升機安裝時上部傳動軸的水平誤差為≤0.05mm/1m。以防止運行中鏈條爬上鏈輪的齒頂或掉鏈。
4、提升機安裝時要使下部鏈輪盡量向上，使鏈條處于最短狀態。以延遲調整鏈條的時間。
5、安裝時為找正各法蘭之間允許加墊墊片（用戶自備），設備調試完畢后，應在各法蘭之間充填批灰或密封膠（用戶自備），以保證設備的密封效果。
6、安裝料斗時要去掉逆止器的逆止螺栓，采取雙向逆止措施，手動盤車，兩側交替安裝，注意保持兩側的平衡，預防兩側失衡造成安全事故。料斗全部安裝完畢后，方可撤除雙向逆止措施。
五、 提升機的試車
1、設備安裝完畢后，手動盤車確認無卡碰或異�，F(xiàn)象時，按減速機說明書要求向減速機內充加齒輪油。
2、電動機轉向的確定  電動機通電運轉前要去掉三角帶，使電動機空轉，確認電動機轉向與提升機要求相符后，方可安裝三角帶，以免損壞逆止器。以后每發生動力線路倒相時，均要按此方法確認電動機的轉向。
3、空載試車空車運行前必須點動試車，點動兩周以上并確認無異�，F(xiàn)象時方可連續空車運行。空車運行四小時后停止運行，將料斗固定螺栓全部重緊一遍。之后可進行負載試車。
3、負載試車  空車運行2-3分鐘，在平穩運轉后開始喂料，逐漸加大喂料量直至技術規范中的滿負荷運轉。負載運轉四小時，停止喂料后繼續運轉一段時間，等到料斗中的物料全部
